概述

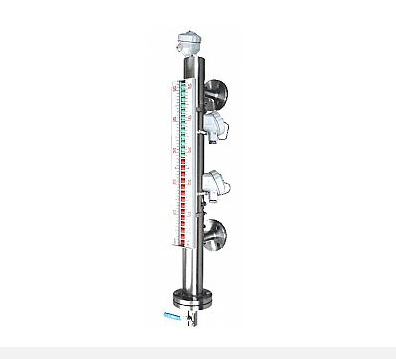

LK系列液位控制器作为本厂测装式和顶装式磁性液位计的配套仪表，控制器紧帖磁性液位计安装，与磁性液位计处于同一磁耦系统中。在在磁性浮子的作用下，使液位控制器中的干簧管动作，发出接点开（关）信号。该液位控制器与相应的电路配合，可实现对各种场合的液位位式的控制和报警及现场显示
主要技术参数
控制高度：在主体磁性液位计的测量范围内任意选
精度： ±10mm
控制接点容量：AC22O,1A
DC24V,0.5A
连接法兰:DN100 DN80 PN1.0
控制点数：1、2、3、4点之间任选（超过4点可在顶货时注明）
防爆标志: 隔爆型ExdBⅡBT4～6(仅限24VDC)
本质安全型ibⅡCT4
出线接口螺纹：M20×1.5
选型标志
LK1----――――-□
可调式液位控制器 K常开
B 常闭
LK2-----――――□□/□□/□□/□□
定位式液位控制器 ∣ ∣ ∣ ∣ ∣ ∣ ∣ ∣＿＿ K常开
∣ ∣ ∣ ∣ ∣ ∣ ∣ ∣ B 常闭
∣ ∣ ∣ ∣ ∣ ∣ ∣ ∣＿＿ 第4控制点高度（mm）
∣ ∣ ∣ ∣ ∣ ∣﹍ ＿ ﹍﹍﹍ K 常开
∣ ∣ ∣ ∣ ∣ B 常闭
∣ ∣ ∣ ∣ ∣＿＿＿＿﹎﹎﹍﹎ 第3控制点高度（mm）
∣ ∣ ∣ ∣＿＿＿﹎﹎﹍﹎＿＿＿﹎K常开
∣ ∣ ∣ B 常闭
∣ ∣ ∣＿﹎﹎﹍﹎＿＿＿﹎＿﹎﹎第2控制点高度（mm）
∣ ∣＿﹎﹎﹍﹎＿＿＿﹎＿﹎＿﹎﹎﹍K常开
∣ B 常闭
∣＿﹎﹎﹍﹎＿＿＿﹎＿﹎＿﹎﹎﹍﹎第1控制点高度（mm）
L1～L4设置的控制点顺序和磁性液位计的标尺一致，自下而上
注意事项
由于LK系列液位控制器使用时流过现场开关的电流很小，为了使控制开关更据可靠性，安全性和使用性，控制信号可通过UD-1转换放大器驱动JTX型小型通用大功率继电器触点动作从而实现液位的电气控制和连锁（本厂可提供有关产品） |
