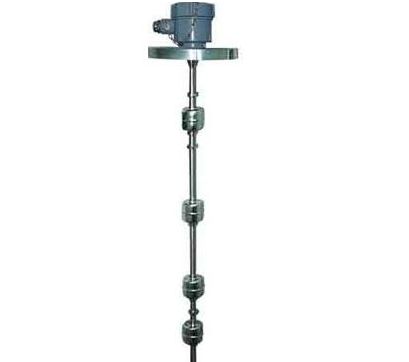

UHZ-58/S-UK系列插入式磁性液位控制器
UKZ-58/S-UK系列插入式磁性液位控制器输出液位开关信号，与相应的控制电路配合，可用于石油、化工、纺织、印染、环保、民用建筑等各种敞口和密闭的液位控制和报警。
该系列是利用磁性浮子随液位什降，是传感器检测管内设定的干簧管动作，发出接点开（关）转换信号
该产品结构简单、安装方便、工作可靠、维修简易，使用范围广范，可用于各种介质的液位控制。
主要技术参数
测量范围：300～6000mm
精度： ±10mm
电源 24VDC
控制接点容量：AC22O,1A
DC24V,0.5A
连接法兰:DN100 DN80 PN1.0
控制点数：1、2、3、4点之间任选（超过4点可在顶货时注明）
防爆标志: 隔爆型ExdBⅡBT4～6(仅限24VDC)
本质安全型ibⅡCT4
出线接口螺纹：M20×1.5
|
型 号 |
内 容 |
|
UK-101 |
单只磁性浮子，1个控制点 |
|
UK-102 |
单只磁性浮子，2个控制点 |
|
UK-103 |
单只磁性浮子，3个控制点 |
|
UK-104 |
单只磁性浮子，4个控制点 |
|
UK-10X |
单只磁性浮子，X个控制点 |
|
UK-202 |
2只磁性浮子，2个控制点 |
|
UK-303 |
3只磁性浮子，4个控制点 |
|
UK-404 |
4只磁性浮子，4个控制点 |
|
UK-X0X |
X只磁性浮子，X个控制点 |
|
UHZ-58/S-UK |
|
UHZ-58/S□□ |
＊-10X |
单只磁性浮子，X个控制点 |
|
|
1 |
304（连接法兰为碳钢） |
|
2 |
321连接法兰为不锈钢） |
|
3 |
316L连接法兰为碳钢） |
|
4 |
PVC（外层玻璃钢） |
|
5 |
PP（不锈钢内衬） |
|
6 |
PTFE（不锈钢内衬） |
|
|
1 |
法兰连接（法兰为碳钢） |
|
2 |
法兰连接（法兰为不锈钢） |
|
3 |
架装固定 |
|
4 |
螺纹连接，测量范围﹤500mm，常温、常压 |
|
|
O |
无防爆要求 |
|
D |
隔爆型ExdBⅡCT4～6 |
|
I |
本质安全型ibⅡCT4 |
|
|
－ |
□ |
传感器量程高度（包括劲部尺寸）mm |
|
|
－ |
□ |
K |
自上而下第1控制点为常开 |
|
B |
自上而下第1控制点为常闭 |
|
|
/□ |
K |
自上而下第2控制点为常开 |
|
B |
自上而下第2控制点为常闭 |
|
|
D |
开口常压容器 |
|
□ |
工作压力(MPa) |
|
|
- |
□ |
介质密度(g/cm3) | |
