名称:

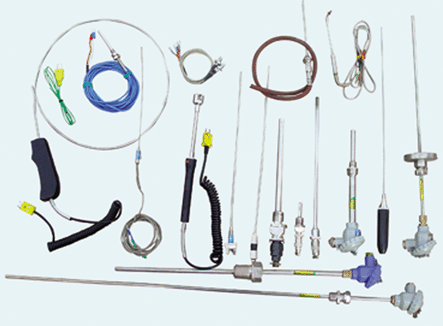

铠装热电偶

说明:

1、应用

通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体，蒸汽和气体介质以及固体表面
温度。

2、特点

·热响应时间少，减小动态误差；

·可弯曲安装使用；

·测量范围大；

·机械强度高，耐压性能好；

3、工作原理

铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。

4、技术参数

型号	WRNK—231/WRNK₂—231 WREK—231/WREK₂—231 WRNK—431/WRNK₂—431 WREK—431/WREK₂—431	WRNK—261/WRNK₂—261 WREK—261/WREK₂—261 WRNK—461/WRNK₂—461 WREK—461/WREK₂—461	WRNK—271/WRNK₂—271 WREK—271/WREK₂—271 WRNK—471/WRNK₂—471 WREK—471/WREK₂—471	WRNK—291/WRNK₂—291 WREK—291/WREK₂—291 WRNK—431/WRNK₂—491 WREK—491/WREK₂—491
分度号	K，E，J，T，S	K，E，J，T，S	K，E，J，T，S	K，E，J，T，S
测量范围	0～1300℃	0～1000℃	0～1000℃	0～1000℃
精度等级	Ⅰ级，Ⅱ级	Ⅰ级，Ⅱ级	Ⅰ级，Ⅱ级	Ⅰ级，Ⅱ级
测量端形式	单支，双支	单支，双支	单支，双支	单支，双支
探头直径	3，4，5，6，8	3，4，5，6，8	3，4，5，6，8	3，4，5，6，8
过程连接	卡套螺纹M121.5 M161.5 卡套法兰	卡套螺纹M121.5 M161.5 卡套法兰	卡套螺纹M121.5 M161.5 卡套法兰	卡套螺纹M121.5 M161.5 卡套法兰
插入长度	100,150,200,300 400,500,750,1000	100,150,200,300 400,500,750,1000	100,150,200,300 400,500,750,1000	100,150,200,300 400,500,750,1000
保护管材料质	1Cr18Ni9Ti 0Cr25Ni20	1Cr18Ni9Ti 0Cr25Ni20	1Cr18Ni9Ti 0Cr25Ni20	1Cr18Ni9Ti 0Cr25Ni20
接线盒材质	铸铝合金不锈钢	聚碳酸脂	聚碳酸脂
防护等级	IP65	IP54	IP54	IP54
电气出口	M20*1.5 1/2〞NPT
附加选项	带一体化温度变送器
备注	1)带一体化温度变送器的型号后加B,例WRNB—230，订货时须注明测量范围； 2）铠装热电偶长度超长过25米订制。
